G-Pad de la Handheld : Réparation !

Message par Pof le Jeu 1 Aoû 2013 - 0:36

Bonjour tout le monde.

Rencontrant un souci avec le pad de ma NGX: problème de "clic clic" à droite et vers le bas
j'ai hésité à contacter le SAV suite à l'arrivée du Firmware 500 et de tout ce que ça implique.

Je me suis donc lancé dans la réparation de mon Pad et vais vous en faire profiter,
si jamais vous vous en sentez, vous saurez ainsi à quoi vous attendre Very Happy
(j'espère que ça vous sera utile, n'hésitez pas à poster vos questions ou suggestions)

1 - Se procurer des micro-switch par tous les moyens:

Il va nous falloir des poussoirs de ce type:


On peut acheter ceux-ci sur les sites spécialisés
tels que Conrad ou Selectronic.
Il sont également présent dans beaucoup de nos petits appareils électro-ménager-tv-hifi (hors d'usage de préférence Razz )
Idea Personnellement j'ai récupéré les miens sur la façade d'un vieux lecteur DVD.

2 - Démontage de la bestiole:
C'est pas très compliqué, la marche à suivre à déjà été abordée,
/!\Point important: un support propre afin d'éviter de rayer votre écran, le cas échéant prévoyez de travailler sur un carré microfibre, c'est parfait Wink
Arrow dévissage des 8 petites vis sur le pourtour de la console,
Arrow déplissage délicat du capot arrière (en faisant levier avec une vieille carte de crédit par ex)
Arrow attention aux boutons L1,L2,R1,R2 et leurs petits ressorts, ils ont vite fait de sauter.
Arrow voilà sur quoi on tombe:

3 - Dévissage du coté Pad:
Voici le coté qui nous intéresse:
Idea Soyez S.U.P.E.R vigilent à la petite nappe souple et à ses soudures qui relie la carte du pad à la carte principale : en rouge
Dévisser les 5 vis indiquées en Bleu
Idea Encore une fois, faites ATTENTION aux petits ressorts des touches L1 et L2

4 - Démontage du Pad proprement dit:

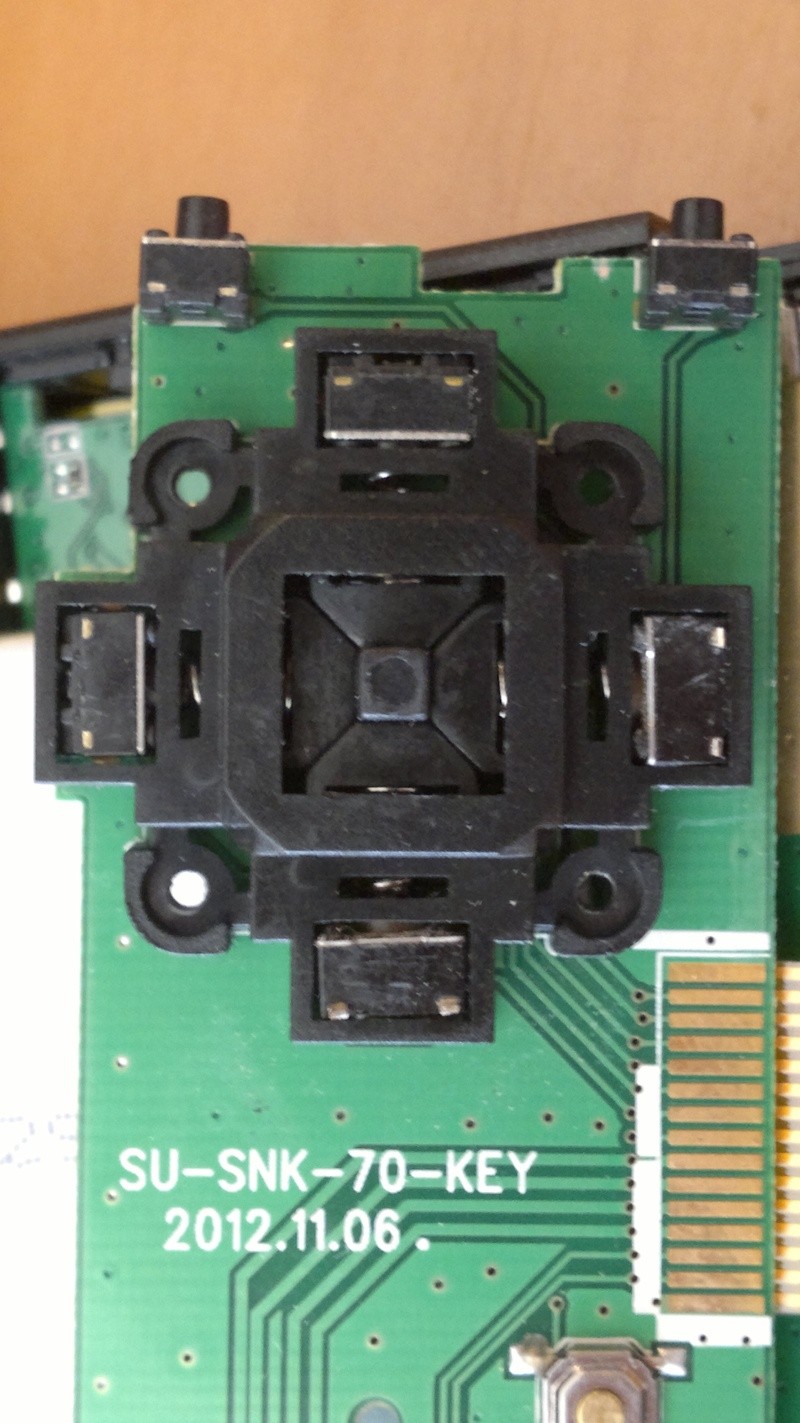

Dé-clipsez le carter plastique qui maintient les poussoirs directionnels : 2clips en Bordeaux
Et retirez-le délicatement.
Mettez de coté tous les petits morceaux et ressorts afin de ne rien perdre:

5 - Dé-soudage des poussoirs défectueux:
Voici donc la carte et ses poussoirs à nu:
pour les dé-souder, vous pouvez utiliser un fer à souder+pompe à dessouder, un fer à dé-souder, de la tresse à dé-souder ou une station à air chaud,
mais afin de ne pas endommager ou décoller les pistes électroniques, n'utilisez pas un fer de plus de 20w,
Idea et... ...vous plantez pas de poussoir: la carte est à l'envers Arrow  donc la droite à gauche tongue
Perso, j'ai utilisé un fer à dé-souder.
Me suis un peu raté, j'ai légèrement griffé le vernis vert, si ça vous arrive aussi, ne vous en faites pas, rien de grave Wink

6 - Préparation des nouveaux micro-switchs:
Cela ne se vois pas bien sur les photos, mais la partie poussoir de mes switchs de rechange (en marron)
est bien plus haute que celle de ceux d'origine...

à gauche: ceux d'origine      à droite les nouveaux
il a donc fallu que je les rabotent à l'aide d'une petite lime , en évitant de préférence d'actionner le poussoir pendant la manoeuvre.
Idea Un conseil: si vous vous dites "c'est suffisant" , C'EST FAUX Exclamation  ça n'est jamais assez Exclamation
je m'y suis repris à 4 fois: remonter, tester, ça coince, démonter, limer, remonter, tester, ça coince...etc...
Une fois en place, après le 1er raccourcissement: c'est encore trop, il faut presque moitié moins Rolling Eyes

7 - Soudure des nouveaux micro-switchs:
Bah tout est dans le titre Very Happy


Attention toutefois sur l'une des 2 soudures par switch,
Idea à ne pas la faire déborder...

(normalement si vous avez tout suivi jusqu'ici
et que le vernis de protection vert est pas trop endommagé,
ça devrait bien se passer.)
The other side:

8 - Re-montage de l’ensemble:
Bah on refais à l'envers quoi! Razz
Idea Une astuce:
Pour re-positionner les 4 poussoirs en plastique+ressorts, ça peut être embêtant Mad
j'en positionne 3, je met le 4eme coté plastique sur ses copains, et je fais gentiment levier sur le ressort pour l'insérer contre le switch
(pas facile à expliquer/comprendre, mais vous verrez une fois dessus Twisted Evil )

  • une fois en place, on remet le carter plastique,
  • la tige centrale carrée, dans le bon sens,
  • on replace le tout sur la console,
  • laissez mijoter...
  • on re-visse,
  • on remet les petits ressorts sur L1 et L2, (le petit coté le maintenant dans le poussoir, gros coté contre la touche)
  • et on fais glisser la touche de haut en bas pour la remettre dans ses "rails" (L2 est la plus galère Mad )
  • On re-clipse le fond de la console (Idea revissez pas de suite, mais une fois avoir tout check OK)

Le pad a retrouvé un bruit et des sensations correctes Very Happy  /YES!
Il vous faudra peut-être le manipuler (on fais des ronds) afin d'assouplir le tout et remettre les p'tites pièces bien en place.

Quand tout est bon, vous pouvez revisser les 8 vis du boîtier.Very Happy


EnjoyExclamation

Pof.


Dernière édition par Pof le Mer 21 Aoû 2013 - 20:26, édité 1 fois
avatar
Pof
Petit X
Petit X

Messages : 15
Date d'inscription : 20/07/2013
Age : 38
Localisation : Lot-et-garonne

Voir le profil de l'utilisateur http://www.jeuxminform.jimdo.com

Revenir en haut Aller en bas

Re: G-Pad de la Handheld : Réparation !

Message par zouzzz le Jeu 1 Aoû 2013 - 7:02


_________________
Nicolas et Marjolaine
avatar
zouzzz
Newseur X

Messages : 6023
Date d'inscription : 22/10/2012
Localisation : Poitiers

Voir le profil de l'utilisateur http://dreamcast-news.blogspot.com

Revenir en haut Aller en bas

Re: G-Pad de la Handheld : Réparation !

Message par AbaShanti le Jeu 1 Aoû 2013 - 14:24

Super boulot Pof Wink

_________________
Cool down , rude boy !
avatar
AbaShanti
Grand X
Grand X

Messages : 312
Date d'inscription : 12/12/2012
Age : 38
Localisation : Marolles en Brie

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: G-Pad de la Handheld : Réparation !

Message par Pof le Jeu 1 Aoû 2013 - 15:05

Merci les gars
avatar
Pof
Petit X
Petit X

Messages : 15
Date d'inscription : 20/07/2013
Age : 38
Localisation : Lot-et-garonne

Voir le profil de l'utilisateur http://www.jeuxminform.jimdo.com

Revenir en haut Aller en bas

Re: G-Pad de la Handheld : Réparation !

Message par cyberxander le Jeu 1 Aoû 2013 - 19:56

Bravo pour ce tuto \/
avatar
cyberxander
Géant X
Géant X

Messages : 1678
Date d'inscription : 28/12/2012
Age : 34
Localisation : Hauts-de-Seine

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: G-Pad de la Handheld : Réparation !

Message par davlar le Jeu 1 Aoû 2013 - 22:46

Enorme. Merci pour le tuto Smile!
avatar
davlar
Grand X
Grand X

Messages : 827
Date d'inscription : 15/01/2013
Age : 36
Localisation : rennes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: G-Pad de la Handheld : Réparation !

Message par Monsieur BISOUS le Sam 3 Aoû 2013 - 9:55

J'espère ne pas avoir à m'y coller un jour, mais j'ai lu ton tuto avec intérêt.
Super boulot, bravo Smile

_________________
TAITO Vewlix VS
avatar
Monsieur BISOUS
Petit X
Petit X

Messages : 7
Date d'inscription : 30/05/2013
Age : 39
Localisation : 91

Voir le profil de l'utilisateur http://www.youtube.com/user/MonsieurBisous

Revenir en haut Aller en bas

Re: G-Pad de la Handheld : Réparation !

Message par miki33 le Dim 4 Aoû 2013 - 19:17

Bonsoir,ton tuto est vraiment très impressionant bravo cheers en espérant ne jamais a avoir a démonter ma neo geo geo x Very Happy
avatar
miki33
Petit X
Petit X

Messages : 46
Date d'inscription : 17/01/2013
Age : 37
Localisation : pas loin de bordeaux....

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: G-Pad de la Handheld : Réparation !

Message par Fei le Jeu 8 Aoû 2013 - 11:11

Ouaip bravo pour le tuto Smile
(Idem, j'espère ne jamais avoir à ouvrir ma console, surtout que je suis une quiche en électronique...)
avatar
Fei
Grand X
Grand X

Messages : 991
Date d'inscription : 13/12/2012
Age : 32

Voir le profil de l'utilisateur http://originalfei.tumblr.com/

Revenir en haut Aller en bas

Re: G-Pad de la Handheld : Réparation !

Message par MENZO le Mer 21 Aoû 2013 - 16:58

Elle est en très bonne état cette console on peut dire qu'il en prend soin avec de belles rayures !
avatar
MENZO
Petit X
Petit X

Messages : 16
Date d'inscription : 19/01/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: G-Pad de la Handheld : Réparation !

Message par cyberxander le Mer 21 Aoû 2013 - 19:36

MENZO a écrit:Elle est en très bonne état cette console on peut dire qu'il en prend soin avec de belles rayures !
On ne fait pas d'omelette sans casser des œufs... En tout cas encore merci à lui pour son précieux tuto :-)
avatar
cyberxander
Géant X
Géant X

Messages : 1678
Date d'inscription : 28/12/2012
Age : 34
Localisation : Hauts-de-Seine

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: G-Pad de la Handheld : Réparation !

Message par Pof le Mer 21 Aoû 2013 - 20:22

MENZO a écrit:Elle est en très bonne état cette console on peut dire qu'il en prend soin avec de belles rayures !
Merci, je prends ça pour un compliment Very Happy
Puisque effectivement on vois bien la rayure en bas à gauche de l'écran,
mais on ne remarque pas le film de protection je j'y avais préalablement posé tongue

ça fera d’ailleurs l'objet d'un autre tuto bientôt... j'essaie de vous préparer ça comme il faut Wink

En tous cas, effectivement il est bon de soulever ce point... que j'avais omis dans ce tuto:
La protection de votre espace de travail rabbit :

Un carré microfibre serait idéal je pense afin de travailler sur une surface douce...
Je m'en vais de ce pas l'éditer Razz
