[WIP] Coque pour CPS3

Message par zouzzz le Sam 12 Avr 2014 - 14:11

Salut,

Les cartes CPS3 sont réputées comme très fragiles, il est conseillé de leur additionner une coque de protection.


ci-dessus une coque originale


Cependant ces coques métalliques sont assez difficiles à trouver et encore plus à prix décent.
Je propose de réaliser une coque maison.

Spécificités de la coque en vue de fabrication :

  • tôle acier S235 épaisseur 1 mm
  • découpe laser
  • ponçage
  • boulonnerie 3x10 à 3x16 (non fournie), les BHC (tête vers le bas) sont plus adaptés mais les H iront très bien Smile
  • poids : entre 1.3 et 1.8 kg


Une petite série sera réalisée (10,12 ou 20), sauf si devis trop élevé, et une revente à l'unité sera effectuée.

Une fois la série écoulée et les commandes respectées, les plans de débits sont alors distribués librement.


Dernière édition par zouzzz le Jeu 17 Avr 2014 - 8:08, édité 5 fois

_________________
Nicolas et Marjolaine
avatar
zouzzz
Newseur X

Messages : 6264
Date d'inscription : 22/10/2012
Localisation : Poitiers

Voir le profil de l'utilisateur http://dreamcast-news.blogspot.com

Revenir en haut Aller en bas

Re: [WIP] Coque pour CPS3

Message par zouzzz le Dim 13 Avr 2014 - 22:00

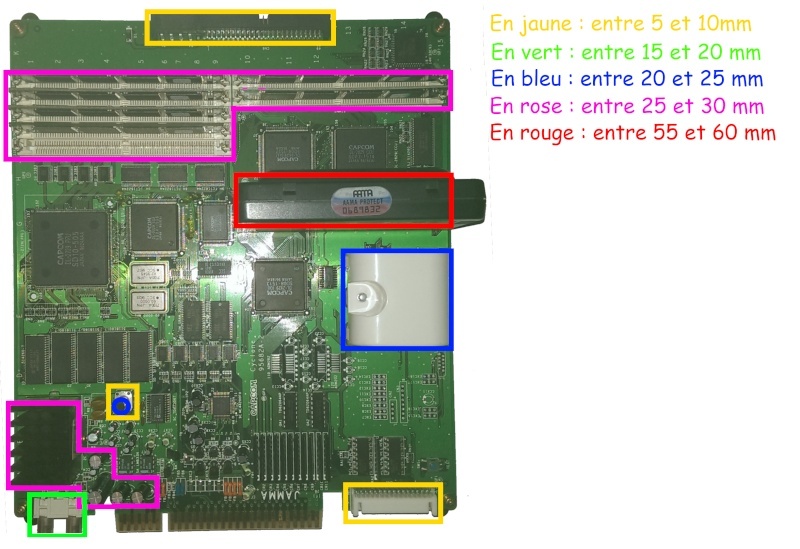

J'ai pris quelques mesures de hauteur de ma carte CPS3 (95682A2), tout ce qui n'est pas encadré fait moins de 5 mm de hauteur :


Demain je posterai d'autres prises de côtes (entre axes, positions des différentes zones colorées).


_________________
Nicolas et Marjolaine
avatar
zouzzz
Newseur X

Messages : 6264
Date d'inscription : 22/10/2012
Localisation : Poitiers

Voir le profil de l'utilisateur http://dreamcast-news.blogspot.com

Revenir en haut Aller en bas

Re: [WIP] Coque pour CPS3

Message par zouzzz le Lun 14 Avr 2014 - 15:07

Bon c'est le bordel à coter pour que ça puisse être compréhensible mais j'ai les cotes qui vont bien.


J'avais deux possibilités d'assemblage coque/carte-mère.
La première en assemblage direct, la carte mère serait fixée sur la coque par 1 boulon passant dans chacun des trous des coins de la carte-mère. Au vu du relief de la carte, cette solution amènera à la réalisation d'une coque en 2 ou 3 parties.
La seconde, boulonner la coque à des pieds de PCB, ces dernier fixés à la carte-mère. La coque ne devrait alors possèder qu'une seule pièce.
Après un rapide comparatif des deux solutions techniques, la meilleure me semble être la seconde et ceci pour plusieurs raisons :

  1. elle ne nécessite qu'une seule pièce : plus simple d'utilisation / fixation
  2. cout de fabrication moins onéreux
  3. la facilité d'assemblage minimise les  risques d'abimer la carte-mère


Je me demande si je dois laisser les cartes SIMM accessibles ou pas.
Aussi, je vais peut-être faire le choix d'une coque en deux parties, une protégeant la carte-mère reprise sur les pieds et une autre partie reprise sur la coque pour protéger la cartouche.
Je tâche de poster des croquis ce soir.



Dernière édition par zouzzz le Jeu 17 Avr 2014 - 6:53, édité 1 fois

_________________
Nicolas et Marjolaine
avatar
zouzzz
Newseur X

Messages : 6264
Date d'inscription : 22/10/2012
Localisation : Poitiers

Voir le profil de l'utilisateur http://dreamcast-news.blogspot.com

Revenir en haut Aller en bas

Re: [WIP] Coque pour CPS3

Message par zouzzz le Mar 15 Avr 2014 - 22:18

Schéma de la carte-mère nue :


Schéma de la coque + carte mère, les trous de reprise de la protection cartouche et la protection elle-même ne sont pas représentés :


A partir de la coque schématisée, je crée un prototype : je déplie le tout (sur papier), lance une découpe plasma (bien moins belle que la découpe finale), pliage et test du montage.


Dernière édition par zouzzz le Mer 16 Avr 2014 - 6:46, édité 1 fois

_________________
Nicolas et Marjolaine
avatar
zouzzz
Newseur X

Messages : 6264
Date d'inscription : 22/10/2012
Localisation : Poitiers

Voir le profil de l'utilisateur http://dreamcast-news.blogspot.com

Revenir en haut Aller en bas

Re: [WIP] Coque pour CPS3

Message par zouzzz le Mer 16 Avr 2014 - 6:38

El Biscotte m'a fait parvenir les photos de sa coque officielle, merci à lui :


Arrière


Face


Coté 1


Coté 2


Dessus


Intérieur


_________________
Nicolas et Marjolaine
avatar
zouzzz
Newseur X

Messages : 6264
Date d'inscription : 22/10/2012
Localisation : Poitiers

Voir le profil de l'utilisateur http://dreamcast-news.blogspot.com

Revenir en haut Aller en bas

Re: [WIP] Coque pour CPS3

Message par zouzzz le Mer 16 Avr 2014 - 18:43

Croquis déplié du prototype :


Prototype découpé, plié et testé.










La version finale sera beaucoup plus belle, ici j'ai pris une chute de tôle galva et la découpe a été faite au plasma. Ce protype a été réalisé pour contrôler mes cotes relevées sur ma carte mère
La version définitive sera ne tôle poncée, découpée au laser et le pliage sera protégé.
Aussi la protection cartouche l'a pas été débitée, mais elle est toujours prévue.

J'éditerai ce message avec les modifications que je vais apporté à la coque.


Edit : en rouge les modifications que je vais apporter :







Dernière édition par zouzzz le Ven 18 Avr 2014 - 14:43, édité 2 fois

_________________
Nicolas et Marjolaine
avatar
zouzzz
Newseur X

Messages : 6264
Date d'inscription : 22/10/2012
Localisation : Poitiers

Voir le profil de l'utilisateur http://dreamcast-news.blogspot.com

Revenir en haut Aller en bas

Re: [WIP] Coque pour CPS3

Message par davlar le Mer 16 Avr 2014 - 21:42

en 3 jours c'est torché. Impressionnant d'efficacité. Bravo! et en plus ça rend carément, vivement la version finale Smile
avatar
davlar
Grand X
Grand X

Messages : 860
Date d'inscription : 15/01/2013
Age : 36
Localisation : rennes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [WIP] Coque pour CPS3

Message par zouzzz le Mer 16 Avr 2014 - 21:45

J'ai prévu d'en faire une petite série (10 ou 20), j'ai pas mal de monde intéressé en fonction du prix et du look.
Pour le look je ne m'en fais pas trop, je pense que ça va être plutôt sobre et classe.
Le prix me fait un peu peur, j'ai demandé un devis à mon responsable, on verra bien.

_________________
Nicolas et Marjolaine
avatar
zouzzz
Newseur X

Messages : 6264
Date d'inscription : 22/10/2012
Localisation : Poitiers

Voir le profil de l'utilisateur http://dreamcast-news.blogspot.com

Revenir en haut Aller en bas

Re: [WIP] Coque pour CPS3

Message par neslou le Jeu 17 Avr 2014 - 8:06

Moi, je trouve que ça en jette!!!!
Je ne possède pas de CPS3 mais c'est du super beau boulot!

_________________
Neslou : L'essentiel, c'est vous!
Electronique / RetroGaming & RetroComputing
Site Web de Neslou
avatar
neslou
Modo X

Messages : 1693
Date d'inscription : 02/01/2013
Localisation : Lyon

Voir le profil de l'utilisateur http://www.neslou.com

Revenir en haut Aller en bas

Re: [WIP] Coque pour CPS3

Message par zouzzz le Ven 18 Avr 2014 - 14:39

Ça y est je viens d'avoir le devis.

On est à 42 € TTC pour les deux pièces (coque + protection cartouche) pour une série de 10 ou 20 ensembles :

  • tôles acier "noir" S235 d'épaisseur 10/10eme (1 mm quoi ^^)
  • découpe au laser, très belle coupe
  • ponçage, pour facilité l'accroche d'une éventuelle couche de peinture
  • pliage protégé


A cela il faudra ajouter les frais de port, à définir (8/10 €), le main propre sera possible autour de Poitiers Sud.

Attention : testé exclusivement sur carte CPS3 95682A2.

Paiements : ils se feront exclusivement par paypal gift en envoi postal ou liquide en main propre.

Je ne lancerai la production qu'a partir d'un minimum de 7 précommandes payées.

Voilà, la balle est dans votre camp.
Si vous trouvez ça trop cher, on peut en rester là, no soucy, cependant dites-le si vous n'êtes plus intéressés, merci. Smile

_________________
Nicolas et Marjolaine
avatar
zouzzz
Newseur X

Messages : 6264
Date d'inscription : 22/10/2012
Localisation : Poitiers

Voir le profil de l'utilisateur http://dreamcast-news.blogspot.com

Revenir en haut Aller en bas

Re: [WIP] Coque pour CPS3

Message par neslou le Ven 18 Avr 2014 - 17:02

Tu as raison de bien cadrer ce projet....
Bonne continuation.

_________________
Neslou : L'essentiel, c'est vous!
Electronique / RetroGaming & RetroComputing
Site Web de Neslou
avatar
neslou
Modo X

Messages : 1693
Date d'inscription : 02/01/2013
Localisation : Lyon

Voir le profil de l'utilisateur http://www.neslou.com

Revenir en haut Aller en bas

Re: [WIP] Coque pour CPS3

Message par unbreakable le Ven 18 Avr 2014 - 21:29

Bien vu zouzzz. J'ai plus de Cps3, mais si j'en avais encore eu une dans ma collection, j'aurais été partant direct.  Cool

_________________
Ma chaine de Piano Covers:
https://www.youtube.com/playlist?list=PL84B3EB68DA2765BC

Ma chaine de Synthétiseur Covers:
https://www.youtube.com/playlist?list=PLB2B0FC6E7C2D10CD

Ma page Facebook Piano Day:
http://www.facebook.com/PianoDay.Fr
avatar
unbreakable
Grand X
Grand X

Messages : 618
Date d'inscription : 17/01/2013
Age : 42
Localisation : Lyon

Voir le profil de l'utilisateur
