[WIP] Namsan Pincab TRON sous Pinball X

Message par Namsan le Mar 20 Mai 2014 - 23:25

Hello,

J'ai donc décider de me faire un mini mini Pincab TRON après avoir vu les wip's des autres membres, bon je fait pas le poids a côté soyez indulgent c'est mon premier wip concernant un pincab Very Happy
Ce wip a pour but de faire un mini pincab a mon style et non a se rapprocher d'un vrai flipper. Celui-ci aura pas de DMD, ledwiz ou de moteur shake de la Nasa ou autre vu que c'est une version light ^^

J'ai bosser sur un bartop en parallèle voici le wip sur ce topic : http://x-community.grafbb.com/t1434-wip-namsan-style-tiny-bartop
Trêve de bavardage voici la liste du matos détaillé.

------------------
Matos :

Embase USB = 7€ "eBay"
Alim ATX 350w = 0€ "récup"
Module d'entré 5€ "Smallcab"
Grille d'aération = 6€ "Bricoman"
Profilé L alu 2m = 8€ "Leroy Merlin"
x2 Fermoirs acier = 3.80€ "Bricoman"
Samsung 740N 4/3 17 inch 25€ "eBay"
ASUS PW191 16/9 19 inch = 0€ "récup"
X1 Hackpads xbox 360 = 24€ "Amazon"
Profilé L alu 2x2 2m = 8€~ "Leroy Merlin"
Profilé L alu (lockbar) = 4€~ "Leroy Merlin"
Molding chrome 3.5mm 3m60 = 8€ "eBay"
Plexi 2.5mm + découpes = 15€ "Leroy Merlin"
Cosses, serre câbles et divers babioles = 35€
Profilé L PVC noir laqué 2m = 4€~ "Castorama"
Bois MDF 10mm + découpes = 24€~ "Leroy Merlin"
Impression sides arts = 63€ "copie des halles Paris"
Chaine de masse commune 4.8mm 2.90€ "Smallcab"
x4 Pieds de meuble chrome = 12.50€ "Leroy Merlin"
Kit Altec Lansing 2.1 VS 4621 "récup ou 55€ Amazon"
x3 Ventilateurs Antec LED bleu 80mm = 27€ "Amazon"
Vynil adhésif noir laqué 65cmx2m = 15€ "Leroy Merlin"
Boutons chrome lumineux blanc 28mm 22€~ "Smallcab"
Câblage d'alimentation boutons lumineux 4.90€ "Smallcab"
LED Strip RGB 5050 multicolor 5m "récup" ou 25€ "Amazon"

J'ai du surement oublier des choses dans la liste, enfin bon.
-----------------

A savoir que j'ai pas encore investi dans un PC, donc pour le moment ça sera mon PC qui sera link au pincab.
Enfin bref ! Passons aux photos du wip, il manque des photos de certaines étapes et ne sont pas forcément dans l'ordre dsl.

J'oubliais le caisson est assez grand pour accueillir un 23 inch sans la carcasse vu qu'un 19 c'est très limite tout de même.
Une petite vidéo pour le plaisir !

---------------------
---------------------

Edit vidéo final du pincab TRON en 3 parties






---------------------

Les photos du wip





Voici les 2 bêtes Smile

----------------------

Le vieux Asus wide 19 datant de 2006, résolution max 1440*900


--------------



Le bois MDF 10mm



-----------

Découpes d'un side


-----------


------------

Mauvais calcule une planche est trop petite, va falloir redimensionner


-------------------------



Caisson vu générale


----------


Les bords de cet écran sont tellement large que j'aurai la possibilité d'y mettre un 23 inch sans carcasse et c'est tant mieux : )

------------

Mise en place du fronton histoire d'avoir un aperçu (test)


--------------

----------------

Charnières pour plier le fronton

----------------

Perçage du fronton pour le passage des câbles

----------------


Perçage des boutons 30mm

---------------



Tentative hack clavier avec un clavier d'Amazon a 5€

----------------

Hack clavier non réussi, failed !

---------------

Je vais me contenter d'un hackpad xbox 360/PC vu que j'ai l'habitude d'en faire a la chaine, d'ailleurs je trouve vraiment pas top niveau config bouton sur FP ...


-----------------

Boutons 28mm chrome lumineux blanc


------------------

Découpe profilé alu L

------------------

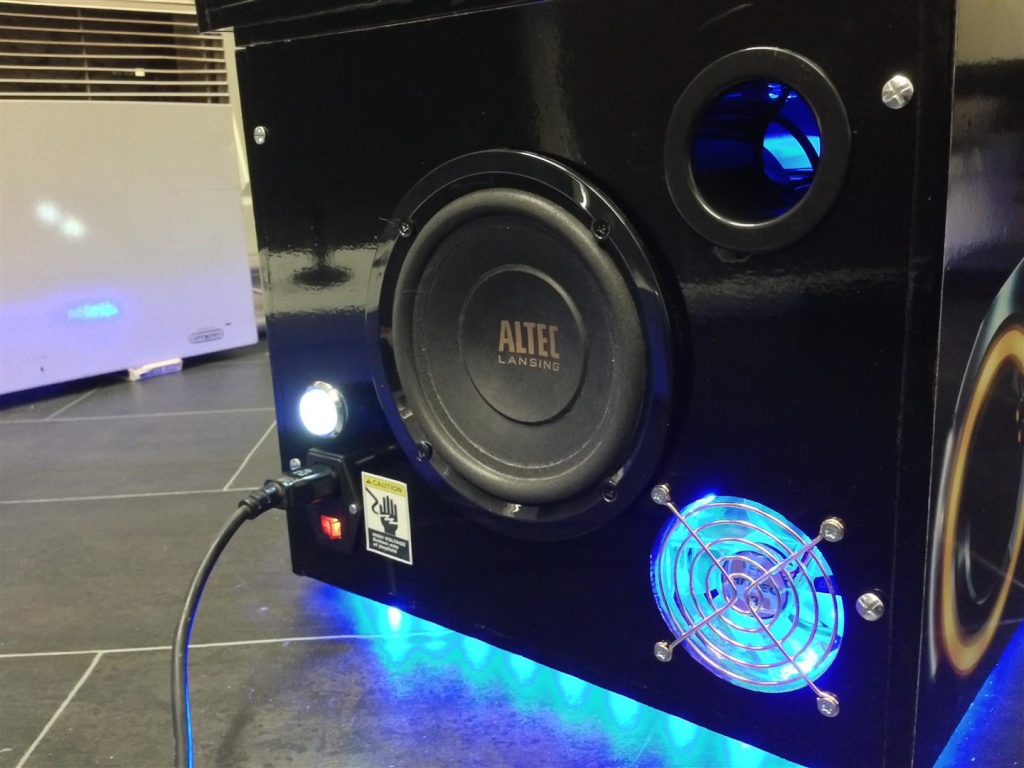

Insertion du sub

----------------


Découpe planche arrière pour le sub


-------------------

Kit Altec Lansing 2.1 qui bourre assez bien

----------------

Démontage du caisson pour récup les éléments

----------------------

Démontage des twitters et mediums

-----------------------

La classe !

------------------------


Insertion du Samsung 17

-------------------


Le Samsung 17 inch 1280*1024 ça vol pas haut ^^

-----------------------

Installation du bezel en carton

-------------------------

Installation du modling 3.5mm et du plexi 2.5mm


-------------------------

Découpe au cutter des sides


-----------------------

<3


------------------------

---------------------------

-----------------------------

La multiprise après raccordement

------------------------------

Les troutrous pour les HP et ventilo ainsi que les pieds temporaire, oui c'est pas beau je sais lol


------------------------------

Installation sans la CM du PC vu qu'il y en a pas ça donne de la place

------------------------------

Ruban LED un peux beaucoup défoncer et qui colle plus


------------------------------

-----------------------------

Je me prend pas trop la tête pour l'installation vu que c'est temporaire en attendant le PC


-----------------------------



Découpe des profilés L alu au dremel


----------------------------



Perçage pour le passage des câbles


---------------------

Récup sur une grosse box en carton d'Ikea mais que j'utiliserai pas finalement trop petit ...

----------------


Logo Tron pour le haut du playfield

-----------



Bezel en papier cartonné recouvert avec du vynil mat


--------------

Profilé L PVC noir laqué installé sur le fronton


--------------------

Mise en place du fronton sur le caisson

--------------------------

Un ventilo sera placé sur l'arrière du fronton


-------------------------


Led strip multicolor avec télécommande en dessous du caisson


------------------------

Sur du vynil noir laqué on vois trop la poussière c'est pas tip top !


-------------------------

La belle Quorra ^^

----------------


Le lockbar pique car trop pointue je vais voir ce que je peux faire pour y remédier

--------------

Le belle siren Gem

------------------------

Le fronton qui est pas assez haut à mon gout mais c'est trop tard, puis je pourrais pas y insérer une cam


-------------------------




Sous tous les angles ! hahha ok ok ok ...

-------------------------

-------------------

-------------------

--------------------





-------

J'ai même pas eu le temps de config les tables encore ^^


--------------------------

A venir, installation des 4 pieds histoire de surelever le pincab de 8/10cm, en dessous des boutons de gauche il y les potentiomètres volume treble et loudness très pratique !


-----------------------




------------------------------



------------


Le fronton qui s'abaisse grâce aux 2 charnières, a venir 2 fermoirs pour clipser le fronton au caisson histoire d'éviter tout accident e chute


----------------

Mes précieux  bounce

Voilà voilà, maintenant je vais continuer les finitions car je pense que je peux le rendre un peu plus classe, enfin j'espère !
La prise en main pique car les profilé L du lockbar alu font mal, je vais voir ce que je peux faire.
Je vais essayer de trouver des pieds de meuble en métal, ventilo arrière pour le fronton si non le 17 inch va cramer lol et divers accessoires etc etc ...

----------------------

EDIT : ajout d'un PC embase USB et 4 pieds de meubles etc ...

----------------------






Potentiomètres volume, trebble, loudness

------------------



Mise en place de l'embase USB à coté du bouton power du PC qui lui sera branché a un mini huo USB 4 ports afin de connecter souris/clavier/usb etc ...

-------------

[/color]




Hop hop, j'ai fini l'installation du pincab a 100%, ajout d'un PC datant de 2006 qui est assez puissant pour faire tourner FP/PinballX et BAM en 1980x1080p 65 fps constant et tout a fond.

Carte mère : Asus P5K
Processeur : Intel Core 2 Quad Q6600 2.4ghz
Ram : Corsair 3x1go DDR2
Carte graphique : Asus 8800GT 1GO
Disque dur : SSD Crucial M4 64GO
Alimentation : LC Power 550w
Windows : Se7en 64 bits
Nombre écran : 2 - 19/17inch

Voila le wip est à présent fini a 100% !


Dernière édition par Namsan le Jeu 5 Juin 2014 - 12:23, édité 12 fois
avatar
Namsan
Grand X
Grand X

Messages : 344
Date d'inscription : 31/01/2013

Voir le profil de l'utilisateur http://www.youtube.com/channel/UCpp1k37QsCiSvzyBVK67pBg

Revenir en haut Aller en bas

Re: [WIP] Namsan Pincab TRON sous Pinball X

Message par haomario le Mer 21 Mai 2014 - 1:12

Salut ,

super classe Smile

_________________


tu veut tout savoir sur la dreamcast clique ici  Wink
http://dreamcast-news.blogspot.fr/


- Dev - Hacks - Homebrews - Games - Demos -
avatar
haomario
Grand X
Grand X

Messages : 998
Date d'inscription : 21/04/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [WIP] Namsan Pincab TRON sous Pinball X

Message par NeoRey le Mer 21 Mai 2014 - 7:09

Très bon travail, tu as du passer du temps. Bonne finition lol et surtout bon amusement.
avatar
NeoRey
Petit X
Petit X

Messages : 52
Date d'inscription : 15/05/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [WIP] Namsan Pincab TRON sous Pinball X

Message par neslou le Mer 21 Mai 2014 - 8:07

Salut,
C'est clair que c'est top!!!! Bartop même!!!
Du travail de pro.... bravo Namsan

_________________
Neslou : L'essentiel, c'est vous!
Electronique / RetroGaming & RetroComputing
Site Web de Neslou
avatar
neslou
Modo X

Messages : 1709
Date d'inscription : 02/01/2013
Localisation : Lyon

Voir le profil de l'utilisateur http://www.neslou.com

Revenir en haut Aller en bas

Re: [WIP] Namsan Pincab TRON sous Pinball X

Message par cyberxander le Mer 21 Mai 2014 - 10:13

Ca donne envie...
Je me demande, ça existe un vibreur pour pincab pour reproduire les chocs de la bille ?
avatar
cyberxander
Géant X
Géant X

Messages : 1782
Date d'inscription : 28/12/2012
Age : 34
Localisation : Hauts-de-Seine

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [WIP] Namsan Pincab TRON sous Pinball X

Message par zouzzz le Mer 21 Mai 2014 - 13:08

C-c de la news publiée ici : http://bidouillouzzz.blogspot.fr/2014/05/deux-merveilleux-wip-par-namsan.html


Attention chefs d’œuvre

Namsan, membre de notre beau forum, nous présente ses deux créations homemade réalisées simultanément  :




Le Namsan Style Tiny Bartop est une mini-borne réalisée en PVC de 10 mm d'épaisseur permettant de jouer à une Xbox 360 (modèle Fat). Le panel est un 2 x 6 boutons. Vous pouvez voir les différentes photos de ce WIP à cette adresse : Namsan Style Tiny Bartop


Namsan Pincab TRON sous Pinball X est un mini flipper. L'ossature en bois accueille un écran 17" sur la partie montante supérieure et un autre écran 19" (qui pourra être remplacé par un 23") sur la partie basse. Namsan nous propose une vidéo rapide : Youtube, les photos et détails de ce WIP sont disponibles à cette adresse : Namsan pincab Tronsous-pinball



En très grand bravo à Namsan pour ses sublimes créations !

_________________
Nicolas et Marjolaine
avatar
zouzzz
Newseur X

Messages : 6338
Date d'inscription : 22/10/2012
Localisation : Poitiers

Voir le profil de l'utilisateur http://dreamcast-news.blogspot.com

Revenir en haut Aller en bas

Re: [WIP] Namsan Pincab TRON sous Pinball X

Message par Namsan le Mer 21 Mai 2014 - 17:58

Coucou,

Merci à tous ça fait plaisir, oui j'ai passer 1 mois entier pour finir le bartop et le pincab ...
@Cyberxander, oui il est possible de rajouter vibrations et même de secouer le flippeur pour que la bille bascule ! Certains rajoute même des ledwiz c'est des mini led qui font stroboscope lol. Et le meilleur pour la fin c'est qu'il est possible de placer une wecam sur le flipper pour une détection du visage (Head Tracking) pour que la table suis ton visage un effet 3D remarquable !
Ca je vais le faire bientôt:) voici une vidéo sur youtube.




@Zouzzz, merci sympa la news ça fait plaisir !

Une vrai vidéo du pincab et bartop en cours de montage !
avatar
Namsan
Grand X
Grand X

Messages : 344
Date d'inscription : 31/01/2013

Voir le profil de l'utilisateur http://www.youtube.com/channel/UCpp1k37QsCiSvzyBVK67pBg

Revenir en haut Aller en bas

Re: [WIP] Namsan Pincab TRON sous Pinball X

Message par Neo365 le Ven 23 Mai 2014 - 20:55

Salut,

Juste pour dire que c'est un truc de ouf. Super boulot.
Je souhaiterais vraiment m'en faire un mais manque de motivation.
En tout cas le résultat est excellent. De plus, le choix de TRON est tres bon et Future Pinball est un très bon soft.

Continu comme ça, tu nous fais rêver Wink

Neo365
Petit X
Petit X

Messages : 13
Date d'inscription : 03/01/2013
Age : 39
Localisation : Tours

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [WIP] Namsan Pincab TRON sous Pinball X

Message par Namsan le Dim 25 Mai 2014 - 0:06

Hello, thanks ça fait plaisir : )

Hop hop achat de 4 pieds de meuble a Leroy Merlin a 2.10€ pièces, hauteur 10cm, et d'une embase USB.
Une petite vidéo pour le plaisir
 lol!






Potentiomètres volume, trebble, loudness

------------------



avatar
Namsan
Grand X
Grand X

Messages : 344
Date d'inscription : 31/01/2013

Voir le profil de l'utilisateur http://www.youtube.com/channel/UCpp1k37QsCiSvzyBVK67pBg

Revenir en haut Aller en bas

Re: [WIP] Namsan Pincab TRON sous Pinball X

Message par Namsan le Mar 3 Juin 2014 - 16:10

Hop hop, j'ai fini l'installation du pincab a 100%, ajout d'un PC datant de 2006 qui est assez puissant pour faire tourner FP/PinballX et BAM en 1980x1080p 65 fps constant et tout a fond.

Carte mère : Asus P5K
Processeur : Intel Core 2 Quad Q6600 2.4ghz
Ram : Corsair 3x1go DDR2
Carte graphique : Asus 8800GT 1GO
Disque dur : SSD Crucial M4 64GO
Alimentation : LC Power 550w
Windows : Se7en 64 bits
Nombre écran : 2 - 19/17inch



La vielle config qui suffit et c'est vraiment cool pas besoin de dépenser un rond en plus



Mise en place de l'embase USB à coté du bouton power du PC qui lui sera branché a un mini huo USB 4 ports afin de connecter souris/clavier/usb etc ...
Voila le wip est à présent fini a 100% !
avatar
Namsan
Grand X
Grand X

Messages : 344
Date d'inscription : 31/01/2013

Voir le profil de l'utilisateur http://www.youtube.com/channel/UCpp1k37QsCiSvzyBVK67pBg

Revenir en haut Aller en bas

Re: [WIP] Namsan Pincab TRON sous Pinball X

Message par Namsan le Mar 3 Juin 2014 - 18:24



Pour le plaisir, une petite vidéo des 66 tables sorry ya trop de basse dans la vidéo j'ai trop poussé le loudness par crainte qu'il y en ai pas assez dans la vidéo.

avatar
Namsan
Grand X
Grand X

Messages : 344
Date d'inscription : 31/01/2013

Voir le profil de l'utilisateur http://www.youtube.com/channel/UCpp1k37QsCiSvzyBVK67pBg

Revenir en haut Aller en bas
