Message par raditz le Lun 23 Nov 2015 - 14:56

1 – Réflexion

Je suis très content de ma Royal Video Special 4 boutons dédiée au MVS, et comme j’ai un peu de place dans ma gaming room en chantier, je souhaite la compléter par une borne 6 boutons. Et pourquoi pas une jap histoire de varier les plaisirs ? Par contre, pas moyen de lâcher 1000€ dans une borne sans système et jeu, va falloir se débrouiller…

Bingo ! Une carcasse Blast City super complète en vente sur NA à prix très intéressant ! Je décide donc de la réserver, un CRT 29" devrait s’adapter au frame Sega et faire l'affaire… Mais pour quel système ?

Mes conditions :
- Je ne veux pas d’émulation (donc exit les multi jamma et pc)
- Pouvoir jouer à quelques jeux 3D
- Jeux arcade uniquement
- Pas cher
- Pas de lecteur CD et chargements infinis
- Adapté à nos bonnes vieilles CRT
- 7 boutons max par joueur comme sur un panel arcade (en comptant Start)

Une x360 ? Bien avec les jeux XBLA, mais la manette 10 bouton me posera problème… et jouer avec une console HD sur écran SD… non merci.

UNE DREAMCAST !!!

Parfait ! Les jeux arcade, la 3D, système adapté aux TV CRT, hackpads faciles, 7 boutons (en comptant Start), House of The Dead 2 et les guns quoi !!!

Problème : lecteur GD… loading, please wait... en plus très bruyant… et très fragile, fait iech…

Et là je découvre le GDEMU combiné à l’appli GDMENU… sur le cul !
https://gdemu.wordpress.com/installation/gdemu-installation/
C’est une PCB qui vient remplacer le lecteur GDrom. Elle permet d’installer une carte SD contenant les isos des jeux ! Ajoutez à cela l’appli GDMENU : menu de sélection de l’iso. Le top !

Problème, très rare à la vente et cher (110€ fdpin). Le dev fait 4 à 5 ventes par an, ça part en 3 à 4h... vente fermée en ce moment... Trouvé sur Gamopat neuf ^^

Problème du lecteur GD : résolu !
J’ai mon système : la Dreamcast combinée au GDEMU.

J’ai sélectionné un peu moins de 30 jeux. En vrac, quelques jeux auxquels je vais jouer :
- Gun : Confidential Mission, Death Crimson OK, House of the Dead 2, Virtua Cop 2
- A tester au stick : Crazy Taxi, Daytona USA 2001, Sega Rally 2, Silent Scope
- Du SNK : Mark of the Wolves, Last Blade 2, Kof 2002, Twinkle Star Sprites
- Du Shoot : Gigawing, Gunbird 2, Ikaruga, Sturwind, Triggerheart Exelica, Border Down
- De la rouste : Soul Calibur, Street Fighter 2X, Street Fighter 3 Third Strike

Super varié sans tomber dans la masse.


2 - Cahier des charges

Un peu de malice pour tout trouver d’occaz à bon prix :
- Carcasse Blast City complète [NA : OK]
- TV Phillips 29" [LBC : OK, image magnifique]
- 2 sticks Sanwa complets, boules rouge et grise [NA : OK]
- 2*6 boutons Sanwa rouges et gris [NA : OK]
- DC + 2 manettes + 1 VMU + 1 gun [NGS : OK]
- 1 gun supplémentaire [NA : OK]
- GDEMU [Gamopat : OK]
- Carte SD 32go + adaptateur USB [Amazon : OK]
- Petits ergots métalliques qui viennent maintenir l'instruction plate [LBC: OK]
- Coin entry (blanc ou métal) [SmallCab : OK]
- 1 bouton Start Sanwa OBSF-24 blanc [SmallCab : OK]
- Lot de serrures Blast City (ou générique vu le prix des originales) [SmallCab : OK]
- Frame Sega [NA: OK]



Budget : entre 450 et 500€ tout compris.


3 - Le système

Réception de la Dreamcast, on va pouvoir tester le fameux GDEMU !!!
Aller, je rassemble matos pour le montage, ouverture de la bête (4 vis), démontage du lecteur GD (3 vis), installation du GDEMU avec la carte SD contenant GDMENU et une 30aine de jeux.
Le tout en 5 min, easy !




Je commence par un flash du dernier firmware pour une compatibilité optimale avec GDMENU, no soucy !
Je lance mon premier jeu : Ikaruga, parfait !
Test du gun avec Confidential Mission : l'extase... bon jme fais les 8 crédits ^^
Street Fighter Third Strike au top, je m'imagine déjà sur le panel Blast <3
Waw : pas un bzbzbzbz du lecteur GD et pas de loading ! J'aime !

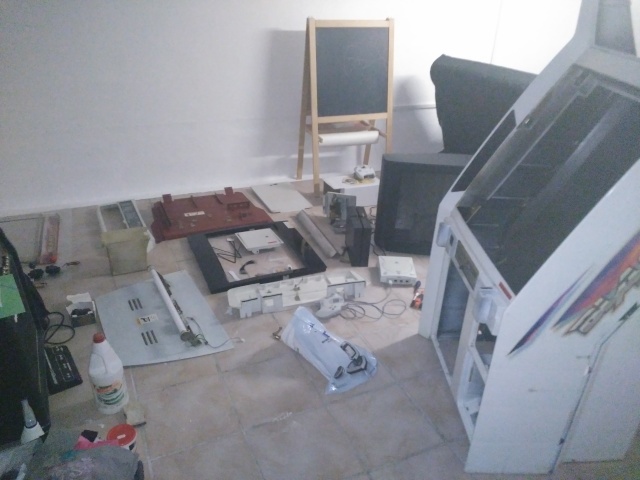

4 - Nettoyage

Pas le partie la plus intéressante, mais celle qui prend le plus de temps.
La carcasse vient de Arcade.am, elle sort donc d'exploitation au japon... DE-GUEU-LASSE !
Impressionnant : crasse, poussière, café, jaunissement, projection de colle, scotch, rouille... j'hallucine, c'est trop dur... j'ai pourtant fait 2 wip avant mais j'avais jamais vu ça (je pense qu'ils vendent les carcasses qui donneraient trop de travail).
Jvais y passer la semaine (en soirée). Obligé de tout démonter, poncer les parties métalliques nues, nettoyer chaque pièce au moins 2 fois. Tout ça pour une caisse qui, au final, sera légèrement jaunie, légèrement abîmée.
La peinture ne rentre ni dans le budget temps, ni dans le budget financier.
J'espère que le résultat sera au moins convenable...








5 - Hackpad

J'espère y arriver, ce sont mes premiers hackpads...
- je désosse la manette (12 vis) pour récupérer les PCB, ultra facile
- je récupère le schéma de montage qui correspond à la version de ma manette (sur Gamoover)
- je gratte les connecteurs sur lesquels je vais appliquer mes soudures à l'aide d'un petit tournevis plat jusqu'à atteindre une couche couleur fer
- je soude...

Impossible de faire tenir l'étain sur le connecteur manette, pas moyen de le détacher du fer, c'est pas possible !!!
Je regratte les connecteurs manette comme un bourrin,
Ah ! Je m’aperçois que j'arrive sur une couche cuivrée / orangée, ça doit être bon...
Je ressoude et en effet, ça adhère ! Difficile de réaliser des soudures propres, faudrait renforcer au pistolet à colle chaude. Je vais prochainement en acheter un...

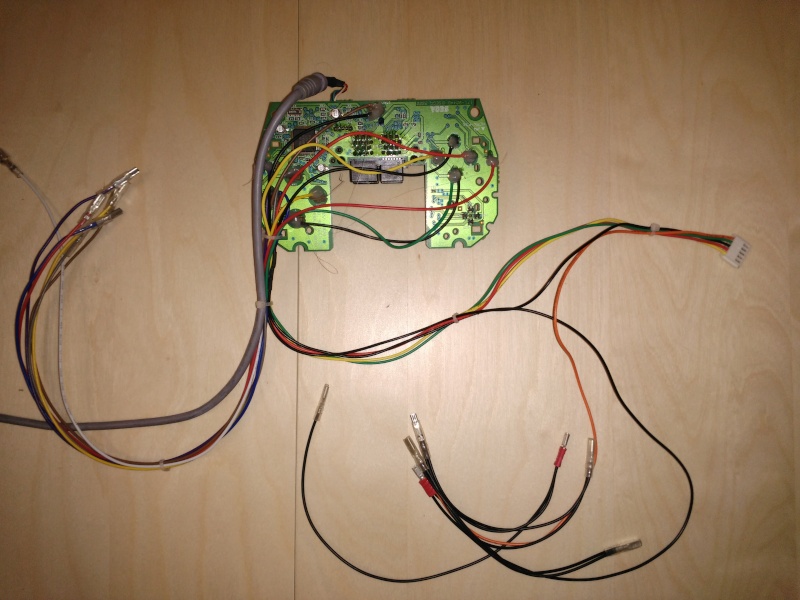

Directions, Start, A, Y, masse commune câblés !
Faut que je teste avant d'aller plus loin : je monte en toute hâte le dessus du panel, je câble rapidement boutons, stick et... ça marche, GG Raditz ! Je me like.



Quelques soudures et serres-câbles plus tard...



Propre !
A noter : j'ai acheté un pistolet à colle 5€ (vendu avec 2 bâtons de colle), ça permet de renforcer/protéger les soudures.


6 - Rénovation du bloc panel

Y'a du taf !





Je dois :
- poncer le panel vraiment rongé
- ajouter de la matière pour lisser (Sintofer de finition)
- passer une sous couche blanche
- fixer le coin entry neuf
- appliquer le sticker que j'ai monté à partir de différentes sources (impression PVC + couche laminée)
- fixer boutons et sticks
- brancher les hackpad







Sticker collé un peu bas, mais ça le fait...
Et bim ! Carrément grandiose !




7 - Adapter la TV

Objectif de ce dimanche :
- désosser la TV
- essayer de récupérer les contrôles latéraux et facade
- débrancher la platine du tube
- monter le tube sur le frame Sega
- remonter la platine

Pas de soucis particulier.
Comme d'hab avec Philips, pas besoin d'adapter les œillets, le tube s'adapte parfaitement au frame.
Une affaire qui roule.

La salle commence enfin à se vider


Tube et platine adaptés. Au premier plan, les 2 télécommandes que je fixerai sur la planche à PCB.
De cette manière, tous les contrôles (+ infrarouge) de la TV seront accessibles)


Une affaire qui roule



8 - Le bloc néon

Impossible de tester le néon d'origine puisque il est en 110v, je décide donc de filer à LM voir ce qu'ils proposent : un petit néon en 13v que j'adapte sans soucis sur le support néon...

Néon de base :


Nouveau ptit néon trop mignon (il se branche sur prise classique) :


Effet réussi ! Bonne luminosité  cheers



9 - Les finitions

Installation de la console, fixation des télécommandes sur une plaque de MDF que j'ai fait couper à LM.
J'ai donc accès au RCA, infrarouge télécommande, boutons menu, bouton d'allumage...



Installation de l'écran avec mon frère, du panel et... BIM ! WIP finalisé à 99%  :smoke:



Photos plutôt flatteuses, la caisse est qd même usée, légèrement jaunie, mais c'est fini  :dieu:
Content d'avoir réussi à conserver tous les stickers de la mise en exploitation du game center.
Je finaliserai le wip à 100% quand j'aurai imprimé les stickers sides... plus tard...


10 - Bonus stage

Concernant la carte mémoire, un problème se pose : je vais switcher entre hackpads et guns, pas vraiment envie de changer la/les cartes mémoires de manettes/guns.
J'ai donc acheté une 3ème manette que j'ai branché sur le port manette 3 et une Nexus : carte mémoire 4x la capacité d'une VMU (800 blocks au lieu de 200) !
Seul truc chiant, la mémoire est divisée en 4 compartiments accessibles via un bouton situé sur la carte mémoire. Une des 4 diodes situées sur la memory card s'allume pour indiquer le compartiment dans lequel on se situe.



TODO
- changer les stickers side

_________________
avatar
raditz
Petit X
Petit X

Messages : 28
Date d'inscription : 25/09/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [WIP 99%] Sega Dream Blast City

Message par copel le Lun 23 Nov 2015 - 16:16

Tu me dégoûtes lol
avatar
copel
Petit X
Petit X

Messages : 70
Date d'inscription : 05/03/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [WIP 99%] Sega Dream Blast City

Message par raditz le Lun 23 Nov 2015 - 16:17

Razz

_________________
avatar
raditz
Petit X
Petit X

Messages : 28
Date d'inscription : 25/09/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [WIP 99%] Sega Dream Blast City

Message par Le Gil le Mar 24 Nov 2015 - 9:48

Ce travail de dingue ! Vu la quantité de shoot et de jeux de baston sur la dame blanche tu vas te régaler et te faire des potes (si tu n'es pas trop loin de Bruxelles, je veux bien faire un saut et tâter de ta borne ;-) ).

A quand la production de masse lol ?
avatar
Le Gil
Moyen X
Moyen X

Messages : 266
Date d'inscription : 30/01/2013
Age : 37
Localisation : Bruxelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [WIP 99%] Sega Dream Blast City

Message par raditz le Mar 24 Nov 2015 - 9:59

Very Happy
Ça aurait été volontiers, mais je suis à côté de Marseille, difficile...

C'est vrai que la Dreamcast est parfaite pour la diversité des jeux : Neo Geo, Naomi, exclus, titres indépendants.
De plus, le panel est parfaitement adapté aux nombres de boutons.
Et que dire du GDEMU ?
Le top !
